性能を比較する前に理解したい
「集塵機」の仕組み
集塵機はどのような技術や仕組みによって含塵ガスから煤塵や粉塵を分離除去するのか、基本原理を説明します。種類による基本構造の違いや装置としての特性の違いなど、集塵機の機種選定における大分類をしっかり理解するための基礎知識をご覧ください。
現場社員が知っておきたい集塵機の基本原理
集塵機とは、製造業の工場などの設備から発生する排出ガスから煤塵や粉塵を分離除去するための機器。ボイラーや焙焼炉、加熱炉などがある施設なら、含塵ガスに含まれる粒子を取り除いて、キレイなガスにしてから空気中に排出しなければなりません。
この排出ガスから煤塵や粉塵を分離除去する技術には、ガスの風力を利用するものや液体を利用するもの、電気を利用するものなど複数の方式がありますが、いずれも基本原理はターゲットとする粒子を集める仕組みを装置に組み込んでいます。
種類別で見る集塵機の基本構造
複数ある集塵機の種類の中から、ここでは風力を利用するものと電気を利用するものとにフォーカスして、基本構造をわかりやすく解説します。
風力を利用する集塵機とは
風力を利用する集塵機には、重力式・慣性式・遠心式といった方式があり、基本構造は以下となります。
- 重力式集塵機：含塵ガスを装置内に送り込む際、遅めの流速にすることで粒子が重力により自然沈降します。
- 慣性式集塵機：装置内の板に含塵ガスを衝突させるなどして流れの向きを急転換させると、粒子は慣性力によって直進するため、ガスと分離されます。
- 遠心式集塵機：下側が細くなっている円筒形の容器内で、含塵ガスによる渦巻き状の流れをつくると、遠心力で粒子は下に落ちてガスだけが上昇します。
電気を利用する集塵機とは
装置内には放電極と集塵極、2つの電極が設置されていて、直流高電圧をかけてコロナ放電させることにより、集塵極に粒子を付着させます。多くの粉塵や煤塵はマイナス耐電する性質を利用した仕組みです。
乾式か、湿式か
集塵するための構造とは別に、乾式と湿式という特性の違いもあるので、電気集塵機を例としてそれぞれの概要を紹介します。
乾式集塵機の特性
集塵極に付着した粒子を集めるために、乾式電気集塵機では集塵極をハンマーで叩いたり、集塵極を移動させる構造にしてブラシで掻き落とすといった仕組みを採用しています。
湿式集塵機の特性
湿式集塵機には電極を洗浄するノズルが付いていて、水を使って粒子を洗い流して集塵する仕組みになっています。
下記リンクでは、集塵機の種類を大きく5つに分類し、各装置の用途や機能、解決できる現場の課題などをまとめます。ぜひご覧ください。
集塵機には様々な特性をもった製品があります。実際に集塵機を導入する際には、用途や環境に応じて適切なものを選ぶことが重要です。ここでは、排出する粉塵や設置スペースに適した製造現場に合わせたおすすめの集塵機を3つご紹介します。
微細な粉塵が製品の品質を左右する
クリーンルームへ導入

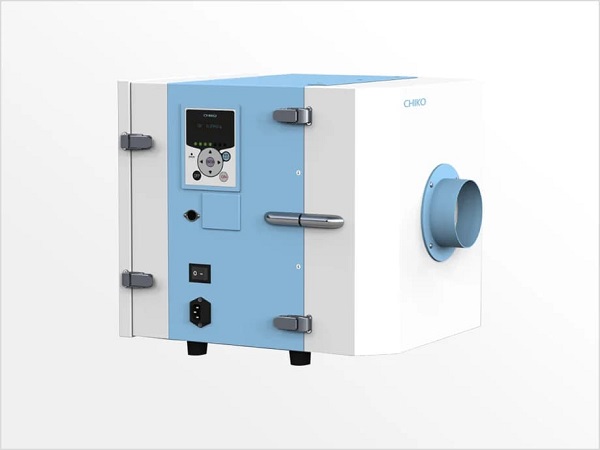

CKUシリーズ
（メーカー：チコーエアーテック）
（メーカー：チコーエアーテック）
引用元：チコーエアーテック
https://biz.chiko-airtec.jp/lineup/
特徴
- 捕集効率が0.3μmで99%以上で、クリーンクラス100,000～10,000の環境に設置が可能。
- 集塵機の状況が確認できるAT3パネルを搭載。各種圧力やブロア温度、回転数などを確認。
連続稼働で塗装面の異物吸着を防ぐ
自動車産業へ導入
ジェットパルス式（PDC型）
（メーカー：新東工機製作所）
（メーカー：新東工機製作所）
引用元：新東工機製作所
https://kshinto.co.jp/product/dust/
特徴
- 微細な塗料ミストや粉塵を効率的に捕集するジェットパルス式集塵機。
- 自動清掃機能により、フィルターの目詰まりを防ぎ、長時間の連続運転が可能。
反応工程で発生する有害ガスを除去
洗剤･洗浄剤製造業へ導入
化学系ガス処理装置
（メーカー：集塵装置株式会社）
（メーカー：集塵装置株式会社）
引用元：集塵装置株式会社
https://www.ducoll.co.jp/product/factory/
特徴
- 有害ガスの性状に合わせて洗浄式や吸着式、直燃式、触媒酸化式から適切な装置を選定。
- 他社メーカーが断るような困難な課題でも、満足できるサービスを提供するよう尽力。
日本メーカーが重視する集塵機の開発ポイント
SDGs目標を掲げて環境対策を促進しているのはグローバルな潮流。特に日本メーカーの集塵機は製造現場のニーズにマッチする多様な製品をラインナップしていますし、種類の異なる集塵機を組み合わせることで、一次処理と最終処理で厳しい環境基準をクリアするといった導入にも対応しています。
信頼性の高さやメンテナンス性のよさなども含めて、製造業の安定したライン稼働をサポートしてくれる集塵機を、日本メーカーのラインナップの中から見つけることもできるでしょう。
本サイトでは、集塵機の基本やメーカーを選ぶ際のポイントなどを多角的に紹介しています。下記リンクもチェックしてみてください。
